SWIR tasvirlash tizimlarining ilovalari, tamoyillari va sanoatda qo'llanilishi

Qisqa{0}}Toʻlqinli infraqizil (SWIR) tasvirlash zamonaviy sanoat koʻrish, yarimoʻtkazgichlarni tekshirish va ilgʻor optoelektron tizimlarda keng qoʻllaniladigan asosiy texnologiyalardir. Taxminan to'lqin uzunligi oralig'ida ishlaydi0,9 mkm dan 1,7 mkm gacha, SWIR kameralari inson ko'ziga ko'rinmaydigan aks ettirilgan infraqizil nurni suratga oladi va bu an'anaviy ko'rinadigan yorug'lik kameralari va hatto termal tasvirlash tizimlari erisha olmaydigan o'ziga xos tasvirlash xususiyatlariga imkon beradi.

Chiqarilgan issiqlikni aniqlaydigan termal tasvirdan farqli o'laroq,SWIR tasvirlash tizimlari aks ettirilgan infraqizil nurga asoslangan holda ishlaydi, bu ularni aniq tekshirish, materiallarni farqlash va yuqori-ravshanlikdagi sanoat ilovalari uchun juda mos qiladi.

Xo'sh, SWIR aslida nimani ko'rishi mumkin va nima uchun u mashinani ko'rish va sanoat tekshiruv tizimlarida muhim ahamiyatga ega?

1. SWIR va kremniy shaffofligi:asosiy aniqlash texnologiyasiyarimo'tkazgichlarni tekshirish uchun

SWIR tasvirining asosiy afzalliklaridan biri uning ko'rish qobiliyatidirkremniy{0}}asosidagi materiallar. Kremniy ko'rinadigan yorug'likda noaniq bo'lsa-da, SWIR to'lqin uzunligi diapazonida qisman shaffof bo'ladi.

Ushbu noyob xususiyat SWIR tasvirlash tizimlarini quyidagilar uchun zarur qiladi:

• Yarimo'tkazgichli gofretni tekshirish
• Chipning ichki nuqsonlarini aniqlash
• Elektron ishlab chiqarishda mikrostruktura tahlili

Yarimo'tkazgich ishlab chiqarishda hatto mikroskopik nuqsonlar ham mahsulotning ishdan chiqishiga olib kelishi mumkin. SWIR kameralari ishlab chiqaruvchilarga gofretlarning ichki tuzilmalarini shikastlamasdan tekshirish imkonini beradi-buzuvchisiz, yuqori{1}}aniqlikdagi tekshiruv.

Shu sababli, SWIR tasvirlash asosiy aniqlash texnologiyasiga aylandiyarimo'tkazgichli gofretni tekshirish tizimlari va sanoat mashinani ko'rish platformalari.

2. Sanoat ishlab chiqarish liniyalarida plastik va polimer tekshiruvi

Ko'rinadigan yorug'lik ostida butunlay shaffof bo'lmagan ko'plab plastmassa va polimer materiallar SWIR tasviri ostida yarim-shaffof bo'ladi.

Bu SWIR kameralariga quyidagilarni tekshirish imkonini beradi:

• Muhrlangan plastik qadoqlash
• Polimer komponentlarining yaxlitligi
• Sanoat plastmassa qismlarining ichki tuzilishi

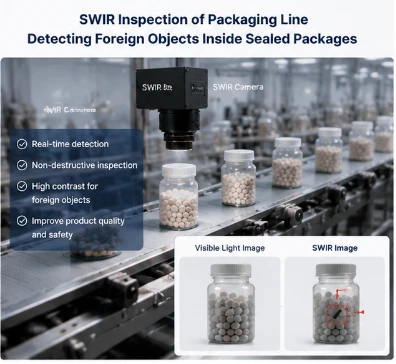

Avtomatlashtirilgan ishlab chiqarish liniyalarida SWIR{0}}asosidagi mashina ko'rish tizimlari quyidagilarni aniqlashi mumkin:

• Muhrlangan qadoqdagi begona narsalar
• Noto'g'ri to'ldirish darajalari
• Kalıplanmış qismlarda strukturaviy nuqsonlar

Bu SWIR tasvirini aniqlash uchun samarali yechimga aylantiradisanoat nazorati kameralari va sifat nazorati tizimlarioziq-ovqat, farmatsevtika va ishlab chiqarish sanoatida.

3. Namlikni aniqlash va material tarkibini tahlil qilish

SWIR tasviri juda sezgirsuvni yutish xususiyatlari. Suv SWIR spektridagi o'ziga xos to'lqin uzunliklarini kuchli o'zlashtiradi va quruq va ho'l joylar o'rtasida kuchli kontrast farqlarini yaratadi.

Bu xususiyat keng qo'llaniladi:

• Qishloq xo'jaligi ekinlarini tahlil qilish
• Oziq-ovqat mahsulotlarini qayta ishlash sifatini nazorat qilish
• Yog'ochni quritish monitoringi
• Farmatsevtika kukunini tekshirish

Misol uchun, SWIR tasvirlash tizimlari ko'rinadigan yorug'lik ostida bir xil ko'rinadigan materiallarda namlik taqsimotini aniq ajrata oladi. Bu qobiliyat juda muhimsanoat jarayonlarini nazorat qilish va materiallar sifatini tekshirish tizimlari.

4. Tutun, tuman va atrof-muhit to'siqlari orqali tasvirlash

Materialni tekshirishga qo'shimcha ravishda, SWIR tasvirlash ko'rish qobiliyati yomonlashgan muhitlarda barqaror tasvirlash samaradorligini ta'minlaydi, masalan:

• Tutun
• Tuman
• Chang
• Tuman

Ko'rinadigan yorug'lik kameralari bilan solishtirganda, SWIR tizimlari tarqalishni sezilarli darajada kamaytiradi, bu esa uzoq masofalarda aniqroq tasvir olish imkonini beradi.

Bu SWIR kameralarini quyidagilarda keng qo'llash imkonini beradi:

• Chegara nazorati tizimlari
• Sohil mudofaasi monitoringi
• Sanoat xavfsizligi muhiti
• Qidiruv va qutqaruv ishlari

Ushbu ilovalarda SWIR tasviri ko'pincha birlashtiriladiuzoq masofali monitoring va xavfsizlikni aniqlash uchun-optoelektronik tasvirlash tizimlari.

5. Yupqa materiallar va selektiv shaffoflik effektlari

SWIR tasviri shuningdek, ayrim nozik yoki yarim shaffof materiallarga ham qisman kirib borishi mumkin, jumladan:

• Yupqa plastik plyonkalar
• Ba'zi to'qimachilik
• Maxsus optik qoplamalar

Biroq, bu qobiliyat materialning tarkibi va qalinligiga juda bog'liq. SWIR universal "ko'rish{1}}" texnologiyasi emas, balki amoddiy{0}}sezgir tasvirlash usuli.

Misol uchun, standart shisha odatda SWIR da shaffof emas, kvarts yoki sapfir kabi materiallar esa ushbu to'lqin uzunligi oralig'ida yuqori o'tkazuvchanlikni ta'minlaydi.

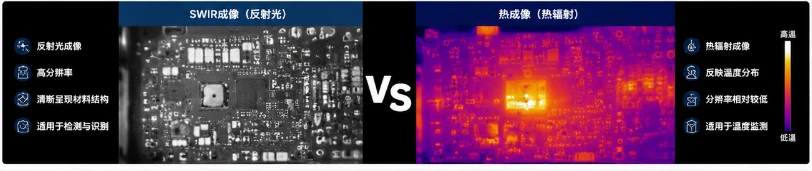

6. SWIR va termal tasvir: asosiy texnik farq

SWIR tasvirini termal tasvirlash tizimlaridan farqlash muhim:

SWIR kameralari issiqlikni aniqlamaydi. Buning o'rniga ular aks ettirilgan infraqizil signallarni tahlil qilib, ularni quyidagilar uchun ideal qiladi:

• Mashinani ko'rish tizimlari
• Yarimo'tkazgichni tekshirish
• Sanoat optik o'lchovi

Bu farq sanoat yoki mudofaa ilovalari uchun tasvirlash echimlarini tanlashda juda muhimdir.

7. SWIR Imaging tizimlarining sanoat ilovalari

Zamonaviy SWIR tasvirlash tizimlari yuqori texnologiyali{0}}sanoatlarda keng qo'llaniladi, jumladan:

Mashinani ko'rish va sanoatni avtomatlashtirish

• Kamchiliklarni aniqlash
• Assambleyani tekshirish
• Yuqori{0}}ishlab chiqarish tekshiruvi

Yarimo'tkazgichlar sanoati

• Gofret tekshiruvi
• Chiplarni tekislash tahlili
• Mikrotuzilma nuqsonlarini aniqlash

Optoelektron tizimlar

• Lazer nurlarini profillash
• Optik moslashtirish tizimlari
• Aniq o'lchov

Xavfsizlik va mudofaa

• Chegara nazorati tizimlari
• Sohil monitoringi platformalari
• Uzoq{0}}oraliqdagi nishonni aniqlash
• Avtomatlashtirish va aniq ishlab chiqarish o'sishda davom etar ekan, SWIR tasvirlash asosiy sensorli texnologiyaga aylanmoqda.ilg'or mashina ko'rish va optoelektronik tizimlar.

8. Integratsiyalashgan SWIR tasvirlash yechimlari

Zamonaviy SWIR tasvirlash tizimlari endi mustaqil kameralar emas. Ular tobora ko'proq integratsiyalashgan:

• O'rnatilgan AI ko'rish hisoblash modullari
• Optoelektron tasvirlash tizimlari
• Sanoat tekshiruv platformalari

Masalan, InGaAs detektorlari (0,9–1,7 mkm diapazon) bilan jihozlangan ilg'or SWIR kamera modullari:

• Yuqori sezuvchanlik tasviri
• Kam shovqin ishlashi
• Yilni modulli dizayn
• Real vaqt{0}}sanoat ishlab chiqarish interfeyslari (CameraLink / GigE / SDI)

Bu xususiyatlar SWIR tizimlarini joylashtirish imkonini beradiAI{0}}boshqariladigan sanoat tekshiruvi va aqlli ishlab chiqarish muhiti.

Xulosa

Xo'sh, SWIR nimani ko'rishi mumkin?

SWIR tasvirlash umumiy maqsadli "ko'rish-" texnologiyasi emas, balki kremniy, plastmassa va namlikka sezgir-mavjud moddalarning yashirin xususiyatlari va ichki tuzilmalarini ochib beruvchi juda ixtisoslashgan tasvirlash usulidir. Shuningdek, u tuman, tutun va chang kabi qiyin muhitda tuman/tutun ostida tasvirlashning o'ziga xos afzalliklariga ega.

Uning haqiqiy qiymati imkon berishdadiryuzaki tasvir-darajada emas, balki moddiy{0}}darajadagi aql, uni yarimo'tkazgichlarni ishlab chiqarishda, mashinani ko'rish tizimlarida va optoelektron tekshiruv texnologiyalarida ishlab chiqarish jarayonida keng qo'llash.

Sanoat yuqori aniqlikni talab qilishda davom etar ekan, SWIR tasvirlash tizimlari keyingi avlod sanoat avtomatizatsiyasi, yarimo‘tkazgichlarni tekshirish va intellektual optoelektronik ilovalarda- muhim rol o‘ynaydi.
